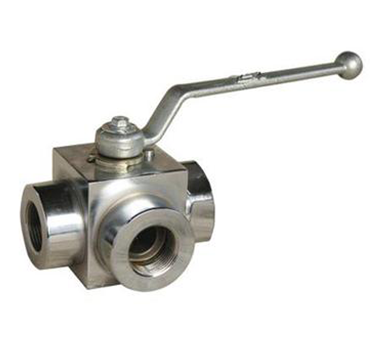

什么是四通球閥,四通球閥的實物圖片

　　產品名稱：四通球閥

　　型號: M46l

　　規格: DN50-DN600

　　四通球閥執行標準:

　　1 設計和制造：GB/T12237-1989; APl608。

　　2 檢驗和試驗：GB/T13927-1992; APl 598。

　　3 法蘭連接：JB/T79]一2-1994; ASME/ANSI B165。

　　四通球閥詳細介紹

　　該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉;反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。

　　四通球閥結構特點及用途:

　　1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。

　　2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。

　　3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

　　四通球閥工作原理:

　　如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

　　優點

　　1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

　　2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

　　3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

　　4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

　　5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式，DN200以下為固定球形式。

　　6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

　　性能參數與主要尺寸:

安裝尺寸：

　　應用范圍：

　　公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。

　　公稱通徑或口徑：DN6～900、NPS 1/4 ～36。

　　連接方式：法蘭、對焊、螺紋、承插焊等。

　　適用溫度：-196℃～540℃。

　　驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動。

　　閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
