氣動卸灰球閥的使用壽命

　　在了解氣動卸灰球閥的使用壽命的先前，我們得來先了解一下氣動氣動卸灰球閥按結構形式

　　氣動卸灰球閥按結構形式可分

　　一、浮動氣動球球閥

　　氣動卸灰球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

　　氣動卸灰球閥球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

　　二、固定氣動球閥氣動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

　　為了減少氣動球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

　　三、彈性球氣動球閥

　　氣動卸灰球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。

　　彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

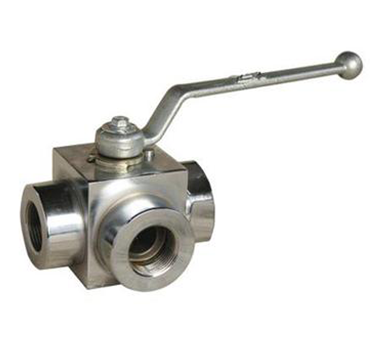

　　氣動卸灰球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

　　一種卸灰球閥，包括閥體、與閥體固連的閥蓋、安裝在閥體中的閥芯球體、與閥芯球體連接的電動裝置，其特征在于：所述閥體是一全球單閥座結構，所述閥體的進口端設有一閥座，所述閥座設置成背對介質流向，且所述閥體的出口端設置成流線型，以使介質順暢通過，所述電動裝置與支架連接，用于驅動閥桿。本實用新型的卸灰球閥具有保持彈簧長期有效，延長閥門使用壽命和可以自動遠程控制閥門的優點。

　　1、卸灰球閥：專門用來控制含塵氣體、汗顆粒液體、固體粉末等介質。

　　氣動卸灰球閥(Q647MF)

　　球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

　　二、主要零件材料及性能

　　三、特點及優點 1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 　　關位置避免誤操作。手柄上有明顯地開和關標識。

　　2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

　　3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

　　4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

　　5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式，DN200以下為固定球形式。

　　氣動卸灰球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

　　安裝和操作

　　1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

　　2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。

　　3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

　　4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

　　5)、本類閥應安裝在管道的水平方向或垂直方向。

　　6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

　　7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

　　4、操作和使用

　　1)、操作前須確認管路和閥已被沖洗過。

　　2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

　　3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。

　　5、 維修

　　擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據

　　后我們來談一下氣動卸灰球閥維修，主要應當注意以下幾點

　　氣動卸灰球閥維修

　　具有較長的運用壽命和免維修期，將依賴以下幾個要素：正常的工作條件、堅持調和的溫度/壓力比，以及合理的腐蝕數據

　　留意:球閥在關閉狀態下，閥體內部照舊存在受壓流體

　　維修前，解除管線壓力并使閥門處于翻開位置

　　維修前，斷開電源或氣源

　　維修前，將執行機構與支架脫離

　　6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所 四、PN0.25～1.6MPa主要連接尺寸及重量
